O trocador de calor de placas é um equipamento de troca de calor muito eficaz, sua aplicação é muito ampla.

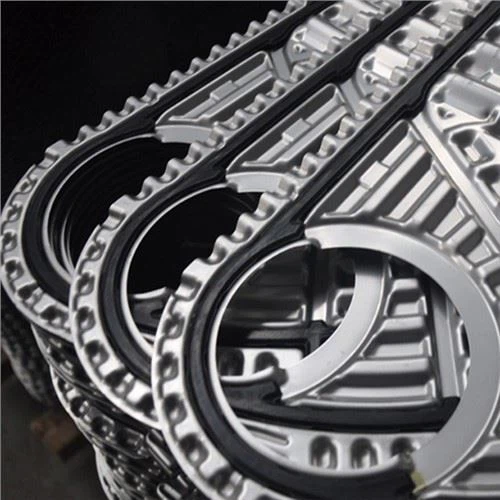

O trocador de calor de placas da unidade do trocador de calor para os componentes principais é a placa do trocador de calor de placas e a junta de vedação.
E o nível de desenvolvimento da junta de vedação determina diretamente o nível de desenvolvimento do trocador de calor de placas.
A falha na vedação do trocador de calor a placas é uma falha de produção muito importante, então qual é o motivo da falha na vedação do trocador de calor a placas?
Três fatores principais que afetam a vedação
1, pressão
Trocador de calor de placas removível na pressão nominal de trabalho dentro do uso de vazamento.
Além do dispositivo na fabricação de fatores de qualidade de montagem.
Geralmente e o sistema dentro da carga de choque anormal está relacionado.
Esta é uma condição que não é facilmente aparente para o operador casual.
Os picos de pressão instantâneos causados por choques são frequentemente cerca de duas vezes superiores à pressão normal de funcionamento.
A junta de borracha instalada no trocador de calor a placas é deslocada, causando falha na vedação do trocador de calor a placas.
A vedação do trocador de calor de placas falha.
Porque o elemento de transferência de calor deste tipo de dispositivo utiliza a produção de chapas de aço inoxidável.
Sua rigidez de vedação é relativamente baixa.
Ao mesmo tempo, o perímetro do selo é muito longo.
Portanto, o desempenho da resistência ao impacto do que o trocador de calor de casco e tubo é baixo.
2, hora
Equipamento usado ou ocioso por vários anos.
O envelhecimento do material da vedação pode afetar a confiabilidade da vedação.
Portanto, você deve aproveitar as oportunidades de manutenção para substituir a nova junta de vedação em tempo hábil.
3,Temperatura
Mudanças rápidas de temperatura também podem levar à falha da vedação.
Nas mudanças de temperatura rapidamente, o
O coeficiente da junta de borracha de expansão linear e deformação elástica e pré-carga de vedação não corresponderá.
Para que a pré-carga de vedação seja reduzida.
O resultado é que o dispositivo é muito inferior à pressão nominal de projeto.
Os três fatores acima são os principais motivos da falha do selo, ocorre falha do selo, devendo ser investigado o mais rápido possível para solucionar o problema, de forma a evitar perdas desnecessárias.
Nos equipamentos da indústria de processo, o trocador de calor a placas é um requisito de alta segurança do equipamento, quando a gaxeta é danificada, é visível o aparecimento de vazamento externo por gotejamento.
Sabe-se que os trocadores de calor de placas gotejam levemente no início e, em equipamentos de processo com impactos de alta pressão, podem ocorrer vazamentos maiores devido a danos nas juntas.
Sob fortes choques de pressão, a junta pode, às vezes, ser movida para fora da posição correta de instalação do trocador de calor de placas e, em casos graves, até mesmo desalojada do trocador de calor.
Neste caso, interrompa imediatamente o funcionamento do equipamento para que o trocador de calor, na ausência de pressão, esfrie até a temperatura ambiente.
Se a junta tiver sido deformada sob a ação do choque de pressão, ela não poderá ser restaurada à sua forma e posição originais e deverá ser substituída por uma nova.
Se nenhuma junta sobressalente estiver disponível, remova as peças da placa em ambos os lados da junta danificada de todo o conjunto do trocador de calor de placas e, em seguida, inspecione a superfície de ligação da junta das placas restantes do trocador de calor de placas. Monte as peças da placa com a junta danificada extraída para uma emergência temporária.
Em seguida, compre uma nova junta de borracha e adicione as placas para obter a capacidade original de transferência de calor.
Durante a desmontagem e montagem do trocador de calor a placas, preste atenção ao valor A, que é o tamanho de fixação.
